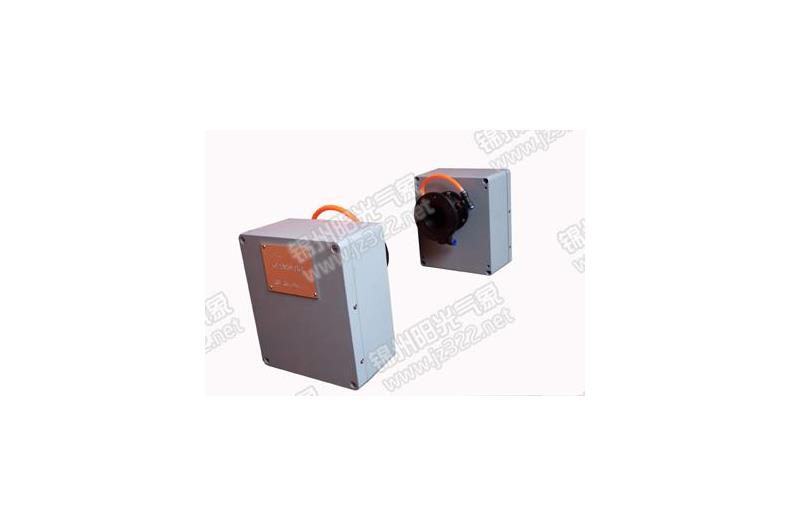

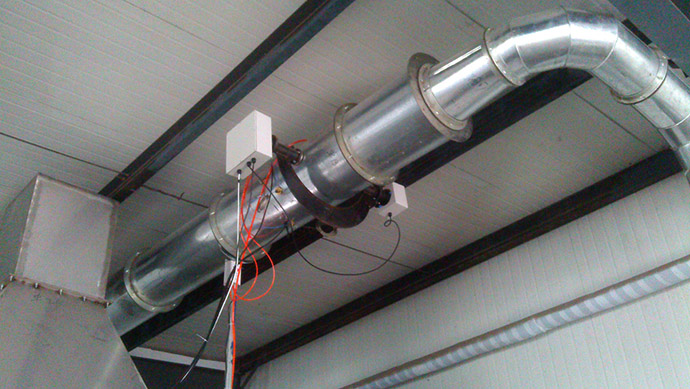

橫穿煙道，雙光路測量系統，由發射、接收系統和熱反射器組成。發射、接收系統中安裝有一個高亮度LED光源，它發射出光束通過擴散器后再投射到分光鏡上。后者將光束一分為二：一部分光通過透鏡射向熱反射器，返回后再被聚焦到測量檢測器上；另一部分被直接聚焦到參考檢測器上。通過計算兩個檢測器上得到的信號強度的比值即可得到光透過率或不透光度值，由此可間接得出煙霧濃度和粉塵濃度值。
主要特點：
l直接連續測量
l體積小、重量輕、結構緊湊
l直接顯示光透過率或不透光度
l帶鏡頭污染監測和補償裝置
l自動標定與手動校準，方便靈活
l測量路徑0.5－5米
l帶空氣吹掃通路
l長壽命LED信號光源
l無運動部件－維護量小
l安裝調試簡單
主要技術參數：
工作原理： 橫穿煙道、雙/單光路透射
光 源： 高亮度LED
響應時間： 5秒鐘到達終值的98％
測量范圍： 光透過率0-99.99%
分 辨 率： 0.01％
可探測氣體： 煙霧、甲烷或相關氣體
光路長度： 0.3－5米 標準型（其他長度可定制）
平均時間： 1-59秒
標定與校準： 手動標定與校準（配帶校準器）
顯 示： LCD液晶顯示屏
模擬輸出： 4-20mA電流環
數字輸出： RS485/232
繼電器輸出： 兩路開關量輸出（報警值設定）
工作溫度： -20 －50 °C
工作濕度： 0-99%（無冷凝）
供電電壓： 220VAC；可選12、24VDC
功 耗： 收發系統最大18W，熱反射器8W
振 動： 2Hz-60Hz,最大振幅2mm
外殼材料： 壓鑄鋁
