太陽能作為可持續利用的清潔能源，以資源豐富、無需運輸、安全無污染等顯著優勢使其利用得到了越來越廣泛的重視和關注，太陽能熱水系統是以吸收太陽輻射能為熱源，將太陽能轉化為熱能，是目前太陽能應用發展中最具經濟價值的一項應用產品。
TRM-2A型太陽熱水系統性能測試儀是滿足國標GB/T 20095-2006要求的一款適合太陽能熱水工程現場檢測的便攜式專業熱水工程檢測儀器。該產品方便攜帶，性能穩定，具有低故障和測試精度高的特性，可以長期工作于熱水工程中，對整個熱水工程系統進行在線監測，并提供運行數據，保證熱水工程各參數符合設計指標及施工質量驗收標準。

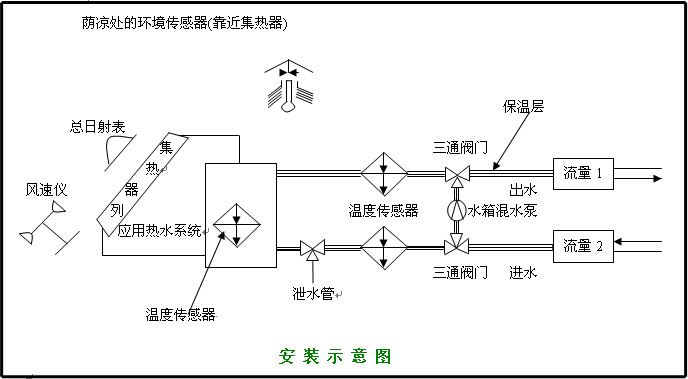

組成部分：檢測傳感器、數據采集器、通訊設備、電源裝置等。
使用領域：廣泛應用于質檢部門，生產廠家，科研單位等領域對家用太陽能熱水器、太陽能熱水工程的熱性能測試。
1、TRM-2A型太陽熱水系統性能測試儀專業用于檢測太陽能熱水工程系統的熱性能，其中主要包括對系統的得熱量、貯熱水箱熱損系數等進行監測，同時實時顯示各路數據，檢測數據可自動存儲。
2、為方便用戶使用，設備采用便攜式結構設計，實現所有檢測儀表放入便攜箱內，使設備使用靈活方便，實現測試儀器可以隨意移動，避免了搬運被測系統的麻煩。
3、由于太陽能熱水工程的得熱量和太陽的輻照量具有一定的函數關系，我公司推出的TRM—2A型太陽熱水系統性能測試儀具有自動繪制太陽能系統得熱量與太陽輻照量的曲線圖功能，使得熱量和輻照量的關系更加直觀化，與打印機連接可自動打印檢測報告。
4、主機配有大屏幕漢字液晶顯示屏，一屏可以顯示多路數據，顯示內容包括時間（真太陽時間），太陽輻射（瞬時值，日累計量），溫度（環境溫度，水溫，集熱器溫度），風速，流量等信息。
5、系統內置大容量數據存儲器，可存儲4000條數據，同時數據采集器可擴展FS-1型外置存儲模塊。FS-1型外置存儲模塊結合了移動存儲器及數據通訊格式轉換技術，將移動存儲器（U盤）與監測儀器的數據通訊口連接就可完成實時監測數據的連續存儲，可替換移動存儲器（U盤）將已得到的監測數據導入微機。
6、系統主機采用高性能微機處理為主控CPU，數據的讀取、處理與寫入速度快且準確。
7、TRM—2A型太陽熱水系統性能測試儀主機采用輕觸薄膜按鍵，操作簡單。并且整套系統具有停電保護功能，交流電停電后由充電電池供電，可維持24小時。
8、系統提供了有線傳輸和無線傳輸兩種方式。其中有線傳輸方式包括：通過標準RS232/RS485/USB/RJ45通訊接口，與監測中心PC機有線連接，實時傳送采集數據，無線傳輸方式可根據通訊距離的不同分為短距離無線數傳、中距離無線數傳、長距離無線數傳三種無線傳輸方式，也可通過無線通訊方式實現一個中心對多個站點的實時監測。
9、整套設備采用工業控制標準設計，便攜式防震結構，具有防塵防水功能，適合在戶外長期使用。
| 項數 | 項目 | 技術參數 | 備注 | |
|---|---|---|---|---|
| 1 | 太陽總輻射 | 測量范圍 | 0～2000W/㎡ | 顯示內容包括瞬時值，小時累計量，日累計量等 |
| 測量精度 | ＜5% | |||
| 顯示分辨率 | 1 W/㎡ | |||
| 通道數 | 2路 | |||
| 2 | 水箱溫度 | 測量范圍 | -20℃～150℃ | 不銹鋼封裝，Φ4×40mm，全密封，防腐，防水 |
| 測量精度 | ±0.2℃ | |||
| 顯示分辨率 | 0.1℃ | |||
| 通道數 | 3路 | |||
| 3 | 環境溫度 | 測量范圍 | -40℃～80℃ | 不銹鋼封裝，Φ4×40mm，全密封，防腐，防水，帶防輻射罩 |
| 測量精度 | ±0.2℃ | |||
| 顯示分辨率 | 0.1℃ | |||
| 通道數 | 1路 | |||
| 4 | 進出水流量 | 測量范圍 | 0.2～1.2(m∧3/h) | |
| 耐水溫 | 0～120℃ | |||
| 測量精度 | ＜0.5% | |||
| 工作壓力 | 25MPa | |||
| 信號輸出 | 脈沖 | |||
| 通道數 | 1路 | |||
| 5 | 環境風速 | 測量范圍 | 0～60m/s | |
| 測量精度 | ±(0.3+0.03V)m/s | |||
| 通道數 | 1路 | |||
|
系統名稱：TRM-2A型太陽熱水系統性能測試儀基本配置 |
|||||
|
序號 |
名 稱 |
型 號 |
數量 |
單位 |
備注 |
|
1 |
太陽熱水系統性能測試儀 |
TRM-2A |
1 |
臺 |
|
|
2 |
太陽總輻射傳感器 |
TBQ-2 |
1 |
臺 |
|
|
3 |
精密溫度傳感器 |
PTWD-2A |
3 |
只 |
|
|
4 |
環境溫度傳感器（帶防輻射罩） |
PTWD-2AF |
1 |
只 |
|
|
5 |
數字風速傳感器 |
EC-9S |
1 |
臺 |
|
|
6 |
太陽熱水系統性能評定規范軟件 |
TRM-2A |
1 |
套 |
|
|
7 |
超聲波流量傳感器 |
TS-2 |
2 |
臺 |
|
|
8 |
無線通訊模塊 |
GPRS |
1 |
個 |
|
|
9 |
傳感器自調支架（鋼制結構） |
TRM-ZJ1 |
1 |
臺 |
|
|
10 |
手提箱 |
標準 |
2 |
套 |
|
|
11 |
說明書及合格證 |
標準 |
1 |
套 |
|
