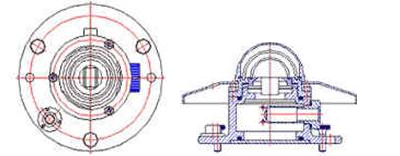

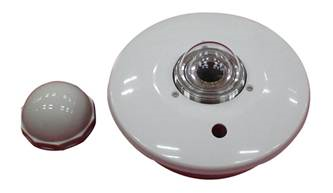

TBQ-2C型天空輻射表與計算機及各種日射記錄儀配接使用，均能精確地測量天空輻射能量。表體由鑄銅加工而成，表面靜電噴塑，具有極強的防腐蝕能力。半球形石英玻璃罩則是采用冷加工磨制而成，其厚度為1.5±0.1毫米，同心度偏差不超過0.05毫米，光譜范圍0.28-3.0微米，透過率均在90%以上。為了減小環境溫度對輻射儀器輸出的影響，則儀器內附加了溫度補償裝置，通過調整熱敏電阻的溫度系數來實現對輻射表輸出電勢的自動補償。機體各部連接均裝有O型橡皮圈，機內裝有干燥劑。
TBQ-2C型天空輻射表是采用光電轉換感應原理，其感應元件采用了繞線電鍍式多接點熱電堆，其表面涂有高吸收率的黑色涂層，感應元件的熱接點在感應面上，而冷接點位于儀器的機體內，以便直接取環境溫度。為了避免太陽輻射對冷接點的影響，我們加了一個白色防輻射盤來反射陽光的熱輻射。當有光照時，冷熱結點產生溫差即產生電動勢，也就是將光信號轉換為電信號輸出，在線性誤差范圍內，輸出信號與太陽輻照度成正比。
廣泛的應用于太陽能利用、氣象、農業、建筑、材料老化、大氣污染及生態考察等部門做太陽輻射能量的測量。
| 序號 | 名稱 | 技術范圍 | 備注 |
|---|---|---|---|
| 1 | 靈 敏 度 | 7～14μVW∕m∧-2 | |
| 2 | 時間響應 | ≤30s（99%） | |
| 3 | 內 阻 | 約350Ω | |
| 4 | 穩 定 性 | ±2% | 一年內靈敏度變化率 |
| 5 | 余 弦 | ≤±5% | 晴天太陽高度為10°時對理想值的偏差 |
| 6 | 光譜范圍 | 0.28～3.0μm | |
| 7 | 溫度特性 | ±5% | -20℃～+40℃ |
| 8 | 重 量 | 2.5kg | |
| 9 | 測量范圍 | 0～2000W/m2 | |
| 10 | 信號輸出 | 0～20mV | |
| 11 | 測量精度 | 小于5% |
