一、概述

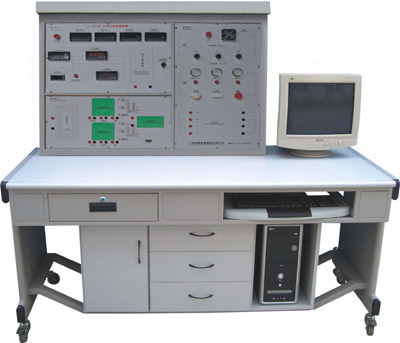

    TRM-JX1型太陽能教學實驗臺，光電控制器：額定電流為10A，配置鉛酸蓄電池，負載為100W以下的12V直流負載，控制單元一信道為光控輸出，另一通道為多類定時輸出。用戶型控制器：額定電壓：12V，最大光電電池功率：60W，最大負載電流：5A，過放電壓：11.0 ±0.5，蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關。

二、系統規格

  1、系統最大電壓：21.5V
  2、系統最大電流：2A
  3、系統最大功率：25W
  4、太陽能電池規格：
  5、組件尺寸(L*W*H)：621*281*28mm，單晶硅太陽能電池 x1
  6、最佳功率：20W
  7、最佳工作電壓：17.05±0.5V
  8、最佳工作電流：1.20±0.10A

三、電表規格

  1、電流表：x3, 0～2A，顯示模式︰0.5"LCD液晶顯示
  2、 電壓表：x3, 0～20V，顯示模式︰0.5"LCD液晶顯示
  3、溫度表：x1, -19.9～99.9℃

四、負載

  風扇：x1，額定電壓：12V，工作電流：0.25A，功率：3W
  交通燈：2組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W
  LED燈：1組(7顆)；蜂鳴器：x 1；馬達：x 1，額定電壓：12V，工作電流：0.25A，功率：3W
  開關：x1；按鈕：x1

五、電池

    閥控式密封鉛酸蓄電池，額定電壓：12V，額定容量(20hr) ：3.3Ah，充電方法（恒壓），循環︰最大充電電流為825m。

六、電壓器

1、1個電壓器(可變電阻)，電阻值調整范圍為0～1kΩ
2、DC/DC：5個DC/DC電源模塊
3、提供DC轉AC模塊

七、實訓項目

實驗一 太陽能電池發電原理實驗
　　實驗1-1 太陽能光電板能量轉換實驗
　　實驗1-2 環境對光電轉換影響實驗

實驗二 太陽能電池光電系統直接負載實驗

實驗三 光電控制型太陽能系統發電實驗
實驗3-1 光電型控制單元工作原理實驗
實驗3-2 光電型控制單元充放電保護實驗

實驗四 用戶型太陽能發電和利用實驗
實驗4-1 用戶型控制單元工作原理
實驗4-2 用戶型控制單元充放電保護實驗

實驗五 太陽能系統電器負載實驗
實驗六 綜合實驗
實驗七 太陽能電池基本特性測試實驗
實驗八 外部擴充DC轉AC外接電器實驗
實驗九 單晶太陽能電池I-V特性曲線實驗
